Условие:

Защита от прямых ударов молнии здания длиной, а=12м и шириной b=4м, высотой h=15м осуществляется отдельно стоящими молниеотводами. Удельное сопротивление грунта p=103Ом·м. Коэффициент сезонности для труб kт=1.3, для полос – kп=1.7. Количество молниеотводов - 1.

Выбрать молниеотводы и рассчитать их параметры при токе молнии, вероятность амплитуды которого ν=40%

Спроектировать заземляющее устройство с импульсным сопротивлением растекания тока Z_i=10 Ом

Найти минимально допустимое расстояние от молниеотвода до защищаемого объекта по воздуху и по земле. Определить значение шагового напряжения между точками, удаленными на расстоянии x=2 м и x+a=2+12=14 м.

Решение:

Молниеотводом называют устройство, воспринимающее прямой удар молнии с целью защиты сооружения. Он должен быть спроектирован так, чтобы не произошло обратного перекрытия с молниеотвода на объект.

Пространство, защищаемое одиночным молниеотводом, представляет собой конус с сечением в горизонтальных плоскостях в виде круга.

Ток молнии, проходя по молниеотводу, создает падение напряжения на сопротивлении заземлителя и на индуктивности токоотвода.

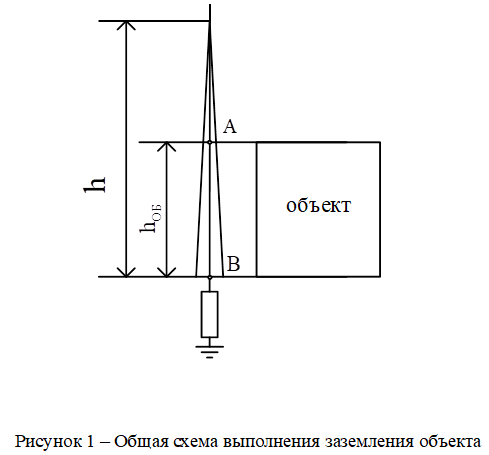

Определим величину наибольшего потенциала в точке А (см. рис.1):
