Защита высоковольтного оборудования подстанция от надегающих импульсов грозовых перенапряжений с помощью вентильных разрядников Волна перенапряжения Uпад приходит с линии с волновым сопротивлением Z₁ на высоковольтное оборудование подстанции с волновым

Защита высоковольтного оборудования подстанция от надегающих импульсов грозовых перенапряжений с помощью вентильных разрядников

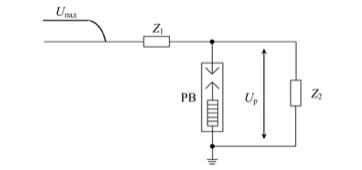

Волна перенапряжения Uпад приходит с линии с волновым сопротивлением Z₁ на высоковольтное оборудование подстанции с волновым сопротивлением Z₂ и минимальным разрядным напряжением Uмин. Аналитически волна грозового перенапряжения описываются уравнением:

Uпад(t) = U[ехр(–t/T1) – exp(–t/T2)],

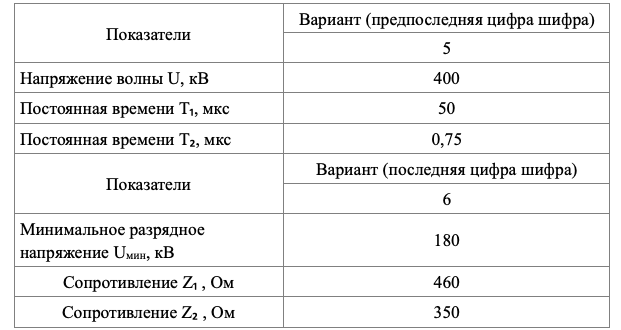

 где Т1, Т2 и U – параметры, приведенные в таблице 1.1

Для защиты высоковольтного оборудования подстанции установлен вентильный разрядник с заданной вольт-амперной характеристикой.

Требуется:

1. Определить максимальное напряжение на защищаемом объекте (Uмакс.).

2. Дать заключение об эффективности применения данного разрядника для защиты высоковольтного оборудования с минимальным разрядным напряжением (Uмин.).

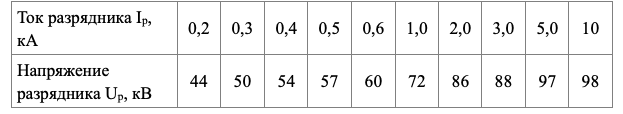

Числовые значения вольт-амперной характеристики разрядника, общие для всех вариантов, приведены в таблице 1.2.

Импульсное пробивное напряжение разрядника Uпр = 100 кВ.
