Условие:

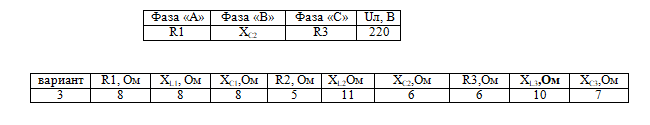

К трефразному источнику с симметричной системой фазных напряжений подключены сопротивления, распределение которых по фазам приводится в табл. Значение линейного напряжения Uл, активных r, индуктивных хL и емкостных хс сопротивлений приемников даны в табл. При расчете цепи пренебригаем сопротивлением линейных и нейтрального проводов.
Требуется:
1. нарисовать схему соединения приемников в звезду с нулевым проводом;
2. определить токи в линейных и нейтральном проводах;
3. определить активную и реактивную мощности, потребляемые цепью;
4. построить векторную диаграмму;
5. включить эти же элементы приемника по схеме треугольника, определить фазные и линейные токи.
