Условие задачи
1. Используя исходные данные, начертить план и боковой разрез ОРУ, определить его основные размеры.
2. На территории ОРУ расставить молниеотводы для защиты электрооборудования от прямых ударов молнии. Определить необходимое число молниеотводов и рассчитать их высоту. На плане и боковом разрезе ОРУ показать границы зоны защиты молниеотводов.
3. С учетом сопротивления заземления естественных заземлителей (системы трос-опора воздушных линий) определить допустимую величину стационарного сопротивления заземления контура заземления ОРУ.
4. Определить параметры контура заземления (длину и число вертикальных электродов, шаг сетки), обеспечивающие допустимую величину его стационарного сопротивления заземления.
5. Подсчитать импульсное сопротивление заземления контура во время грозового сезона.
6. Определить число повреждений в год изоляции электрооборудования ОРУ от прямых ударов молнии в молниеотводы. Оценить, находится ли в допустимых пределах показатель надежности (число лет безаварийной работы электрооборудования) молниезащиты ОРУ. Указать, какие мероприятия могут улучшить этот показатель.

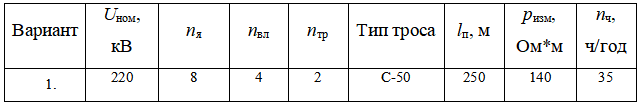

Дано:

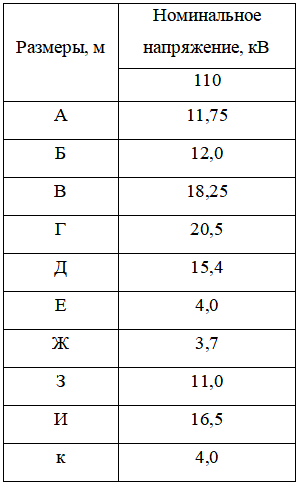

Размеры типового ОРУ выполненного по схеме: с двумя основными и третьей обходной системами шин :
Ответ
1. По данным примера определяем: размеры ячейки:
ширина 15,4 м,
длина 70,5 м;
размеры ОРУ:
ширина 15,4 8 = 123,2 м,
длина 70,5 м.
2. Выбрать место установки и высоту молниеотводов они должны обеспечивать зону защиты на высоте шинных порталов по всей территории ОРУ, также должны быть защищены линейные порталы. Эффективность определенных указанным ниже способом зон защиты молниеотводов подтверждена длительным опытом эксплуатации и оценивается как 0,995.
Объекты высотой hx, находящиеся внутри образуемого молниеотводами прямоугольника, защищены в том случае, если диагональ прямоугольника D удовлетво...
