Условие задачи
Для четырехполюсного генератора постоянного тока параллельного возбуждения необходимо:
1 Начертить эскиз магнитной цепи (для одной пары полюсов).
2 Рассчитать магнитную цепь, построить характеристику холостого хода и определить коэффициент насыщения магнитной цепи машины.
Исходные данные: РН=5,5 кВт, UH=130 B, δ=0,6 мм, Da=125 мм, la=115 мм, Z=27, hz=14 мм, bn=6,6 мм, ha=10,7 мм, hm=42 мм, lm=110 мм, hs=7 мм, ls=150 мм, а=0,66, σ=1,13.
Ответ
Индукция в воздушном зазоре В=0,7 Тл.

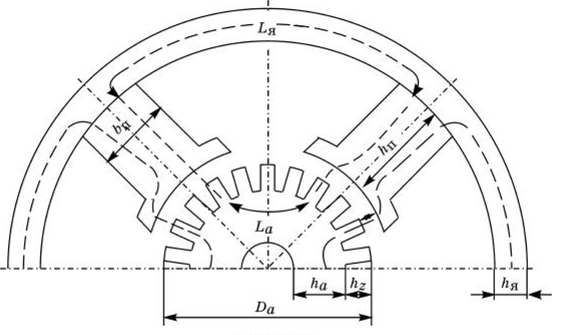

Рисунок 4.1 Эскиз магнитной цепи.
Полюсное деление:
Полюсная дуга:
