Условие:

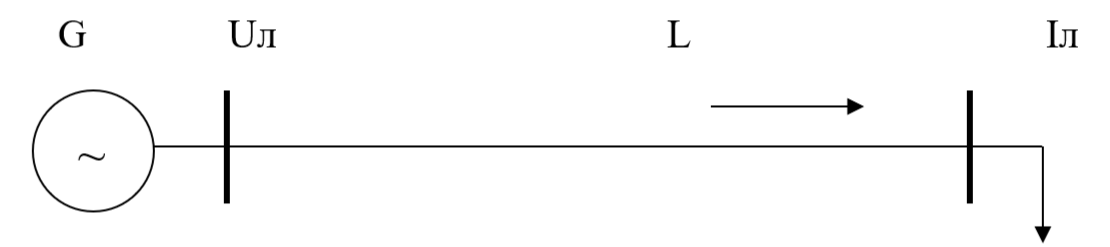

Для линии рис.1 сравнить потери активной мощности при различных напряжениях. Исходные данные: полная мощность нагрузки SНГ = 5 МВА, напряжение ЛЭП 1 UЛ1 = 10,5 кВ, напряжение ЛЭП 2 UЛ2 = 37,5 кВ, длина ЛЭП L = 10 км, экономическая плотность тока jэ=1,3 А/мм2
Решение:
Предварительно определяем силу тока линии ЛЭП 1 и ЛЭП 2:
IЛ1=SНГ/3*UЛ1=5000/3*10,5=274,3 А
IЛ2=SНГ/3*UЛ1=5000/3*37,5=76,98 А
Определяем сечение провода линии ЛЭП 1 и ЛЭП 2:
FЛ1=IЛ1 / jэ=274,3/1,3=211,48 мм2
FЛ2=IЛ2 / jэ=76,98/1,3=59,22 мм2
Полученные значения округляется до ближайшего стандартно...
