Условие задачи
Выполнить выбор оборудования для шкафа воздушной линии 10 кВ отходящей от РТП 35/10 кВ.
Выполнить выбор оборудования на стороне 10 кВ потребительской ТП 10/0,4 кВ, включая: разъемы QS1, QS2 (шинный и линейный), высоковольтный выключатель Q1, трансформаторы тока ТА1 и ТА2, линейный разъединитель внешней установки QS3.
Исходные данные для расчета приведены на рис. 5, а по вариантам в табл. 3

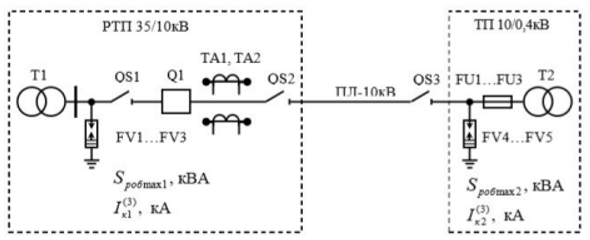

Рисунок 5 – Однолинейная схема воздушной линии напряжением 10 кВ

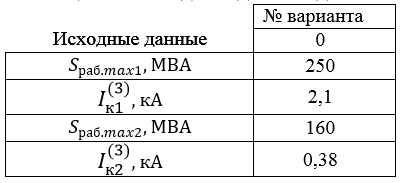

Таблица 3 – Исходные данные
Ответ

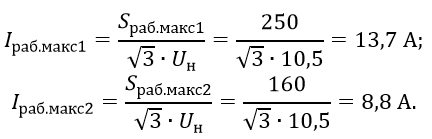

Рассчитываем максимальные рабочие токи:
Рассчитываем ударные токи трехфазного к.з.:
При к.з. на шинах 10 кВ потребительских подстанцийky = 1.
Определяем действующее значение полного тока трехполюсного...
