Условие задачи
Задана районная электрическая сеть (см рис. 4) Требуется определить номера ответвлений устройства регулирования под напряжением (РПН) трансформатора.
Исходные данные представлены в табл. 4, cos φ = 0,9, для варианта желаемое напряжение на стороне 10 кВ UЖН = 10,0.

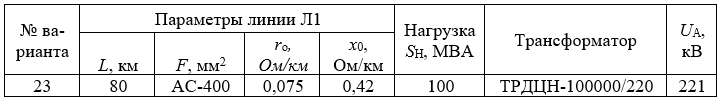

Таблица 4. Исходные данные для задания 4 по вариантам

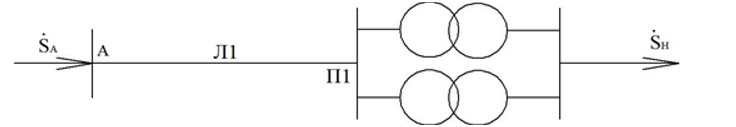

Рис 4. Районная электрическая сеть
Ответ
1. Рассчитаем схему замещения трансформатора.

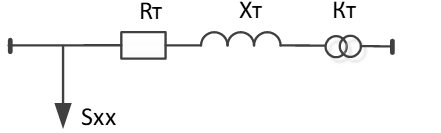

Рисунок 5. Схема замещения ТРДЦН-100000/220

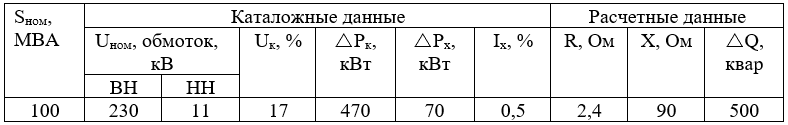

Характеристики трансформатора ТРДЦН-100000/220 возьмем из справочных данных.
Рассчитаем активное сопротивление тр...
