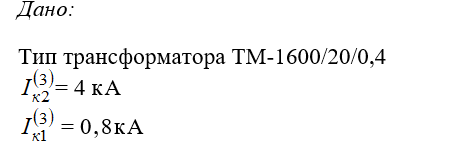

Условие задачи
Необходимо составить схему РЗ, рассчитать и выбрать элементы РЗ от токов КЗ и перегрузки, проверить надежность РЗ.
Ответ
1. Составляем схему РЗ (рис. 14) и наносим данные.
Так как требуется РЗ от токов КЗ и перегрузки, то принимаем ТО (участок сразу после Q до точки К1) и МТЗ (далее до Т) на ВН.
Так как выключатель силовой (Q) имеет пружинный привод, к установке принимаем реле прямого действия типа РТМ и РТВ.
Для защиты от междуфазных КЗ принимается схема соединения ТТ и вторичной нагрузки (реле) на разность токов дву...
