Условие задачи
Конденсационная паровая турбина служит для привода генератора мощностью Nэл. Параметры пара на входе в турбину Р1, t1; давление в конденсаторе Р2; внутренний КПД турбины ηi, механический ηмех.
Определить секундный и удельный (на один кВт.ч) расходы пара на турбину и термический КПД цикла Ренкина. Найти, как изменится мощность турбины и термический КПД цикла при дроссельном регулировании, если начальное давление пара уменьшится на 40% при постоянном массовом расходе пара.
Изобразить примерный вид процессов в Ts- и hs - диаграммах состояния.
Исходные данные:
Ответ

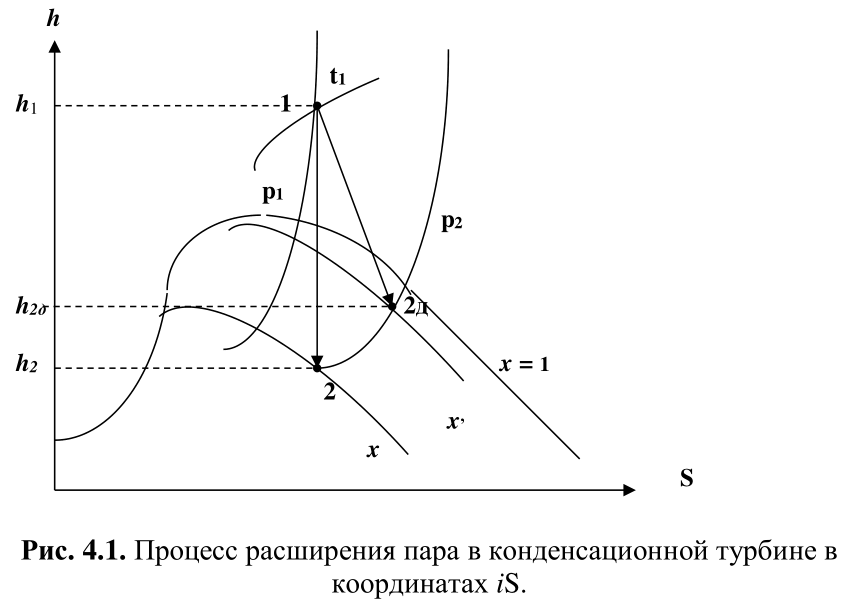

1. Изобразим процесс расширения пара в турбине.
Процесс 1-2 идеальное (адиабатное) расширение пара в турбине до давления P2. Процесс 1-2д реальное расширение пара в турбине вследствие механических и тепловых потерь.
2. Определим начальные, конечные и промежуточные параметры пара.
Решаем задачу при помощи таблиц пара и hs диаграммы.
Точку 1 находим на пересечении изобары р1 и температуры t1. С помо...
