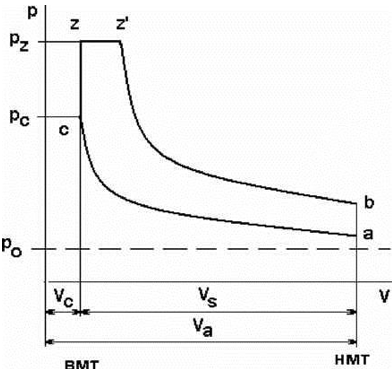

Определить параметры в характерных точках теоретического цикла Тринклера (цикл дизельного двигателя со смешанным подводом теплоты), изображенного на рис. 1 в координатах р-V. Исходные данные: рк, Мпа =0,13; tа, ˚С= 75; ε = 16,0; λ = 1,45; р = 1,70.

Цикл состоит из двух адиабатных процессов (1-2 и 4-5), одного изобарного (2-3) и двух изохорных процессов (2-3 и 5-1). Характеристики цикла: степень сжатия e = V₁/V₂; степень повышения давления 1 = р₃/р₂; степень предварительного расширения = V₄/V₃.

M = 1,0 кг ; = 29 кг ; с_v = 716 Дж/ кг.К ; с_р = 1024 Дж/кг*К.

Напишем уравнение состояния для точки 1:

p₁V₁=(M/)RТ₁, откуда определим:

V₁=(M/(p₁))RТ₁= (1,0/(13000029))8314348 = 0,77 м³.

По степени сжатия определим:

V₂ = V₁/e = 0,77/16,0 = 0,05 м³.

Напишем уравнение адиабатного процесса 1-2: p₁V₁k = p₂V₂k, и определим:

k = ср/сv = 1...
