По заданной схеме изобразить граф электрической схемы, выделить дерево графа и связи, пронумеровать ветви графа, присвоив ветвям дерева первые порядковые номера.
«По заданной схеме изобразить граф электрической схемы, выделить дерево графа и связи, пронумеровать ветви графа, присвоив ветвям дерева первые порядковые номера.»
- Энергетическое машиностроение
Условие:
1. По заданной схеме изобразить граф электрической схемы, выделить дерево графа и связи, пронумеровать ветви графа, присвоив ветвям дерева первые порядковые номера.
2. Составить матрицу соединений и матрицу контуров.
3. По заданным параметрам схемы рассчитать токи ветвей схемы, используя матричный метод узловых потенциалов.
4. Рассчитать токи ветвей схемы, используя матричный метод контурных токов.
Исходные данные для задания 1.
Решение:
1. Составляем граф схемы (рис. 1.2). Дерево графа на рис. 1.2 выделено.

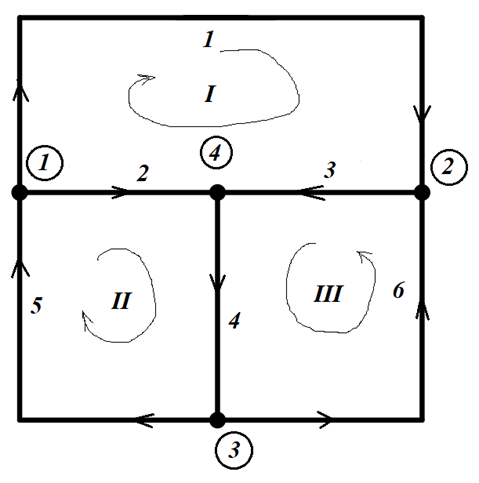

Рис. 1.2. Граф электрической схемы
2. Составим первую матрицу инциденций (матрицу соединений):
Составим матрицу вторых инциденций...
