Условие задачи

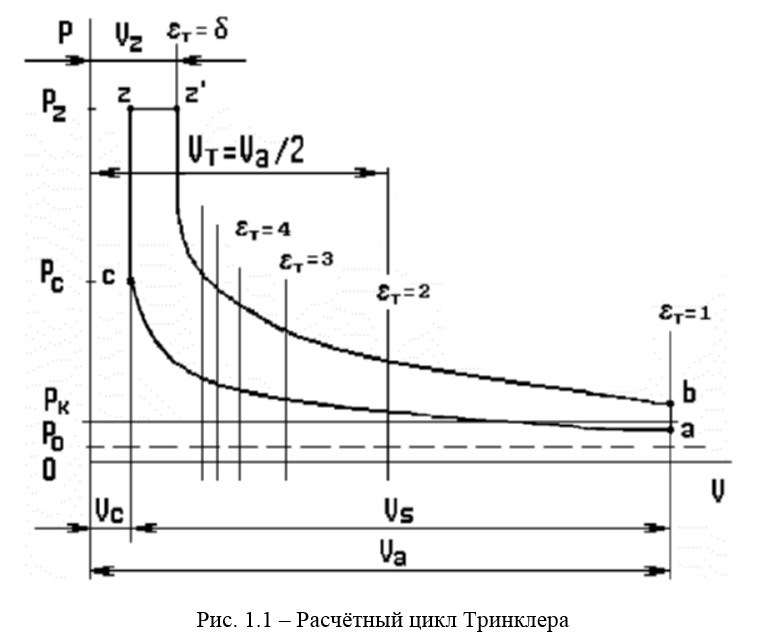

Построить и обработать диаграмму (зависимость давления в цилиндре от объёма цилиндра) расчётного цикла дизеля со смешанным подводом тепла (цикла Тринклера), рис. 1.1.

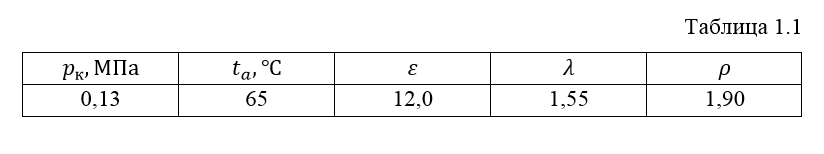

Определить температуры и давления газа в характерных точках цикла, вычислить среднее индикаторное давление графическим методом. Исходные данные для расчётов приведены в табл. 1.1
Ответ
Давление в цилиндре в конце наполнения определяется по формуле:
где Рк давление наддува, МПа; коэффициент впускного тракта двигателя, 0,9 0,95.
Давление в конце процесса сжатия определяется по формуле:
