Построить векторную диаграмму, нагрузочную характеристику, внешнюю характеристику, характеристики полной мощности, активной мощности, полезной мощности, выделяемой на свариваемых деталях, коэффициента мощности, электрического КПД

8 октября 2024
Энергетическое машиностроение

Условие:

Построить векторную диаграмму, нагрузочную характеристику, внешнюю характеристику, характеристики полной мощности, активной мощности, полезной мощности, выделяемой на свариваемых деталях, коэффициента мощности, электрического КПД в функции тока сварки однофазной машины контактной сварки.

Исходные данные:

U_2О - напряжение холостого хода вторичной обмотки трансформатора, 3,9 В;

I_2К - ток короткого замыкания вторичной обмотки трансформатора, 15,4 кА;

cosj_К - коэффициент мощности короткого замыкания трансформатора, 0,35.

Решение:

Для объяснения закона внешних характеристик для различных видов нагрузок построим векторную диаграмму для фиксированного значения тока нагрузки I=const.

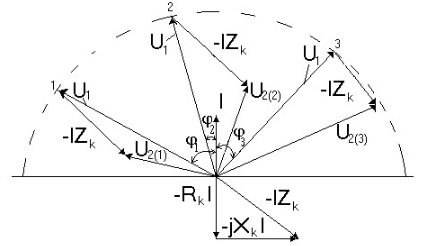

Рис. 4 Векторная диаграмма

При построении векторной диаграммы принимается такая условность: по часовой стрелке отставание вектора тока от вектора напряжения. При индуктивной нагрузке ток отстает от напряжения на угол j1, поэтому вектор напряжения U...
