Построить векторную диаграмму, нагрузочную характеристику, внешнюю характеристику, характеристики полной мощности, активной мощности, полезной мощности, выделяемой на свариваемых деталях, коэффициента мощности
- Энергетическое машиностроение
Условие:
Построить векторную диаграмму, нагрузочную характеристику, внешнюю характеристику, характеристики полной мощности, активной мощности, полезной мощности, выделяемой на свариваемых деталях, коэффициента мощности, электрического КПД в функции тока сварки однофазной машины контактной сварки.
Исходные данные:
U2О - напряжение холостого хода вторичной обмотки трансформатора, 3,9 В;
I2К - ток короткого замыкания вторичной обмотки трансформатора, 15,4 кА;
- коэффициент мощности короткого замыкания трансформатора, 0,35.
Решение:

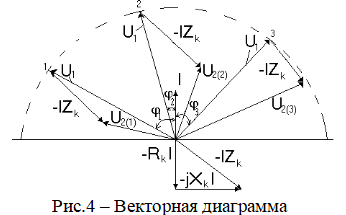

Для объяснения закона внешних характеристик для различных видов нагрузок построим векторную диаграмму для фиксированного значения тока нагрузки I=const.
При построении векторной диаграммы принимается такая условность: по часовой стрелке отставание вектора тока от вектора напряжения. При индуктивной нагрузке ток отстает от напряжения на угол j1, поэтому вектор напряжения U1 повернут против часовой с...
