Условие задачи
Рассчитать и построить характеристики дуговой сталеплавильной печи (ДСП): напряжения на дуге; активной мощности; электрических потерь; мощности, выделяемой в дуге; кажущейся мощности; электрического КПД; коэффициента мощности; удельного расхода электроэнергии; часовой производительности печи; времени плавления одной тонны стали, полного КПД печи в функции тока дуги.
Определить оптимальный ток плавки. Разработать принципиальную схему системы стабилизации мощности ДСП.
Исходные данные: U2Ф=400 В - фазное напряжение вторичной обмотки трансформатора; XК=3,1 мОм - индуктивное сопротивление короткого замыкания; RК=0,8 мОм - активное сопротивление короткого замыкании;
- тепловые потери печи.
Ответ
Рассмотрим упрощенную схему замещения печи (рисунок 1.1).

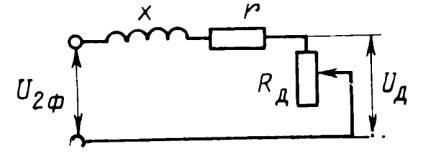

Рисунок 1.1 Упрощенная схема замещения дуговой печи.
Построим для приведенной схемы замещения круговую диаграмму.
В режиме короткого замыкания RД=0. Рассчитаем ток короткого замыкания:
