Составить схему замещения двухтрансформаторной подстанции напряжением UВНОМ/UННОМ и определить параметры подстанции, приведенные к стороне высшего напряжения. Определить потери мощности в ней.
«Составить схему замещения двухтрансформаторной подстанции напряжением UВНОМ/UННОМ и определить параметры подстанции, приведенные к стороне высшего напряжения. Определить потери мощности в ней.»
- Энергетическое машиностроение
Условие:
Составить схему замещения двухтрансформаторной подстанции напряжением UВНОМ/UННОМ и определить параметры подстанции, приведенные к стороне высшего напряжения. Определить потери мощности в ней.
Исходные данные к задаче:
UВНОМ = 110 кВ,
UННОМ = 10 кВ,
SНАГР = 60 + j45,
марка трансформатора ТДЦ-80.
Решение:
По справочнику находим каталожные параметры трансформатора:
UВНОМ = 121 кВ,
UННОМ = 10.5 кВ,
SТ = 80 МВА,
Uk = 10.5%,
Pk = 0.31 МВА,
Pх = 0.07 МВА,
Iх = 0.6%.
Составляем схему замещения подстанции (рисунок 2.2).

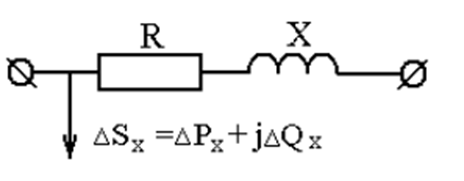

Рисунок 2.2 Схема замещения
Определим параметры одного трансформатора:
Ом,
