Условие задачи

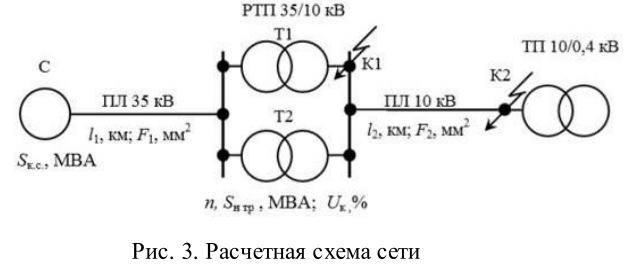

Потребительская ТП 10/0,4 кВ (рис. 3) получает питание от районной трансформаторной подстанции (РТП) 35/10 кВ по линии 10 кВ длиной l2, км, выполненной проводом АС сечением F2, мм2. РТП 35/10 кВ с трансформаторами n, мощностью Sтр.н, МВА, присоединена к системе электроснабжения С, имеющей мощность короткого замыкания (к. з.) Sкс, МВА, воздушной линией 35 кВ длиной l1, км, выполненная проводом марки АС сечением F1, мм2.

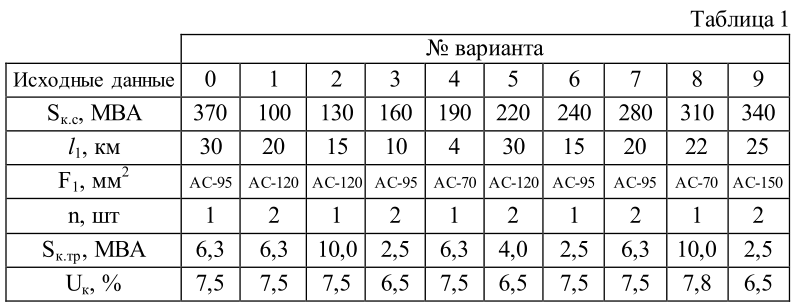

Определить ток трехфазного и двухфазного к.з., ударный ток и мощность трехфазного к.з. в точках К1 и К2. Исходные данные для расчета приведены в табл. 1.

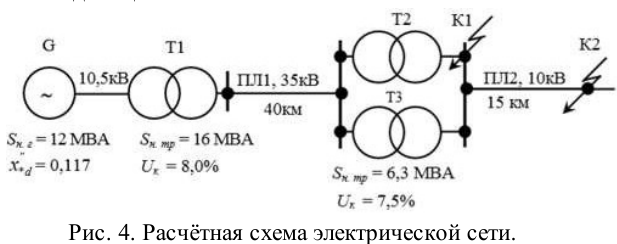

Определить ток и мощность трехфазного короткого замыкания в точках К1 и К2 электрической сети, приведенной на рис. 4. Активное сопротивление элементов сети пренебречь. Исходные данные для расчета
представлены на схеме (рис. 4). Задачу решить методом практических и относительных единиц.
Ответ

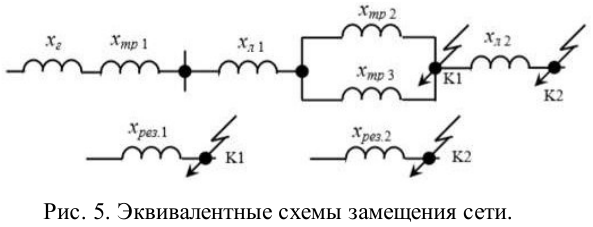

По расчетной схеме (рис. 4) составляем эквивалентную схему замещения сети и сводим её к более простому виду (рис. 5).
Расчёт в практических единицах.
1. Определяем базовое напряжение:
2. Определяем сопро...
