Условие задачи
В расчетно-графической работе для системы: трехфазный асинхронный электродвигатель - механическая передача - рабочая машина, необходимо выполнить:
1. По данным задания построить нагрузочную диаграмму ступенчатого изменения мощности рабочей машины.
2. Исходя из нагрузочной диаграммы, используя метод эквивалентной по нагреву мощности, определить необходимую мощность приводного электродвигателя для кратковременного режима работы.
3. Выбрать по каталогу в качестве приводного электродвигателя четырехполюсный асинхронный электродвигатель серии 4А, основного исполнения, с номинальным режимом работы S1.
4. Определить активную электрическую мощность, потребляемую электродвигателем из сети в номинальном режиме и пусковой ток выбранного электродвигателя.
5. Используя справочные данные электродвигателя построить естественную механическую характеристику выбранного электродвигателя ω=f(Mдв) по характерным точкам.
6. Рассчитать и построить на том же графике искусственную механическую характеристику электродвигателя ω=f(Mдв.U) при снижении питающего напряжения на заданную величину.
7. Рассчитать приведенные к валу электродвигателя момент сопротивления рабочей машины и момент инерции системы электродвигатель – рабочая машина.
8. Нанести на отдельном графике механическую характеристику электродвигателя ω=f(Mдв), рабочей машины ω=f(Mс), и построить график зависимости скорости и избыточного момента ω=f(Mизб.).
9. Определить графоаналитическим методом продолжительность пуска электродвигателя с нагрузкой при номинальном напряжении.
10. Произвести проверку электродвигателя по условиям пуска и перегрузочной способности с учетом снижения питающего напряжения, записать вывод по результатам проверок.

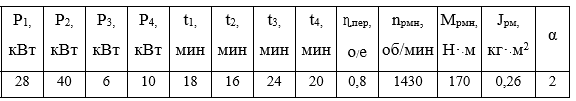

Таблица 1 – Исходные данные.
Ответ

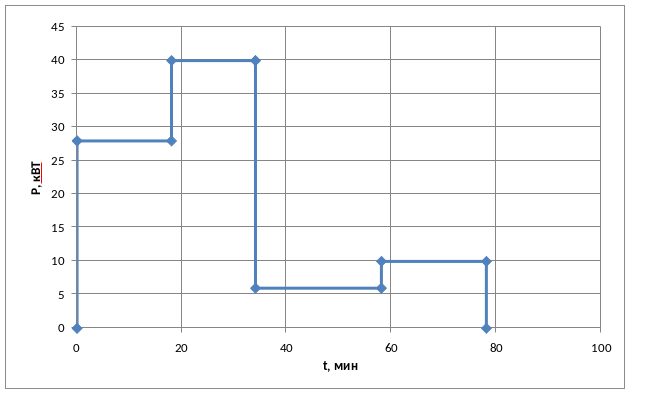

1. По данным задания построим нагрузочную диаграмму ступенчатого изменения мощности рабочей машины. Нагрузочная диаграмма представлена на рисунке 1.
Рисунок 1 Нагрузочная диаграмма.
2. Исходя из нагрузочной диаграммы, используя метод эквивалентной по нагреву мощности, определим необходимую мощность приводного электродвигателя для кратковременного режима работы по формуле:
