Условие:

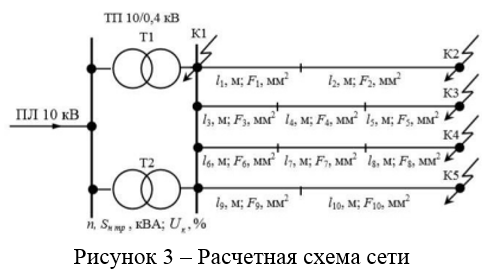

Воздушная линия напряжением 0,38 кВ (рис. 3) подсоединена к шинам 0,4 кВ потребительской ТП 10/0,4 кВ с n трансформаторами мощностью Sтр.н, кВА. Сопротивление системы неизвестно.
Рассчитать максимальные и минимальные значения токов к. з. сети 0,38 кВ в расчетных точках. Исходные данные для расчета по вариантам приведены в табл. 2.

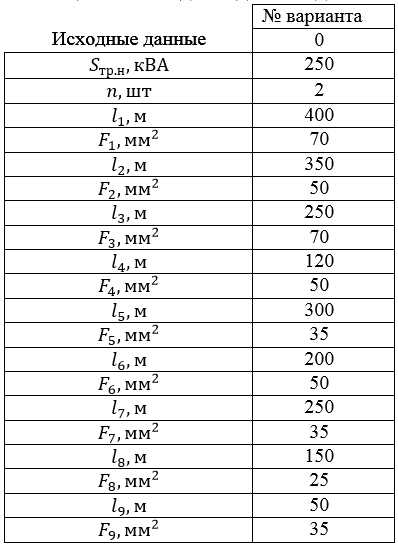

Таблица 2 – Исходные данные
Решение:

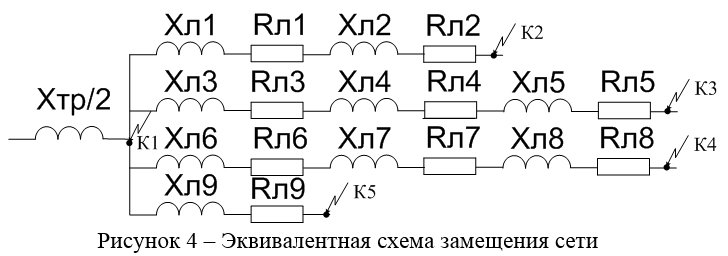

По расчетной схеме сети (рис.3) составляем эквивалентную схему замещения сети (рис.4). ПринимаемZл10 = 0
Принимаем базовое напряжение:
По данным табл. 2 находим удельное сопротивление проводов:
