Дано: Схема электронного ключа на биполярном транзисторе приведена на рис. 1,а. Значения элементов схемы и масштабные коэффициенты N и M представлены в таблице исходных данных. Семейства входных и выходных статических характеристик

Дата добавления: 22.08.2024

Условие задачи

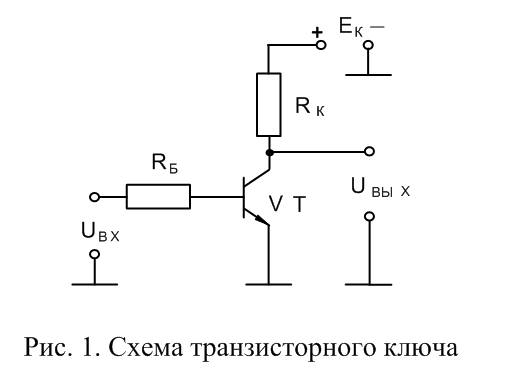

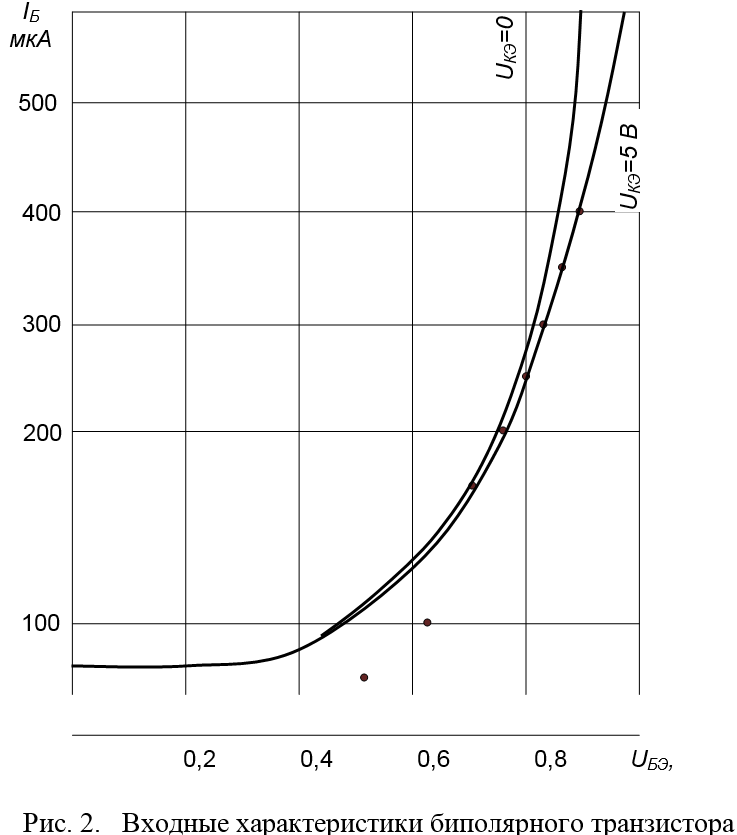

Дано: Схема электронного ключа на биполярном транзисторе  приведена на рис. 1,а. Значения элементов схемы и масштабные коэффициенты N и M представлены в таблице исходных данных. Семейства входных и выходных статических характеристик транзистора приведены на рис. 2 и 3.

Требуется: 1. Построить статическую передаточную характеристику ключа.

                      2. Определить основные параметры ключа: уровни логических нуля U0 и единицы U1,логического перепада UЛ, минимальные уровни отпирающей и запирающей помех U0П и U1П, коэффициент помехоустойчивости КП.

                     3. Описать принцип работы ключа и указать, в каких базовых логических элементах он используется.

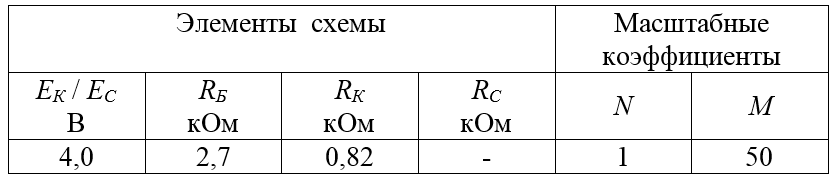

Таблица 1. Исходные данные:



Ответ

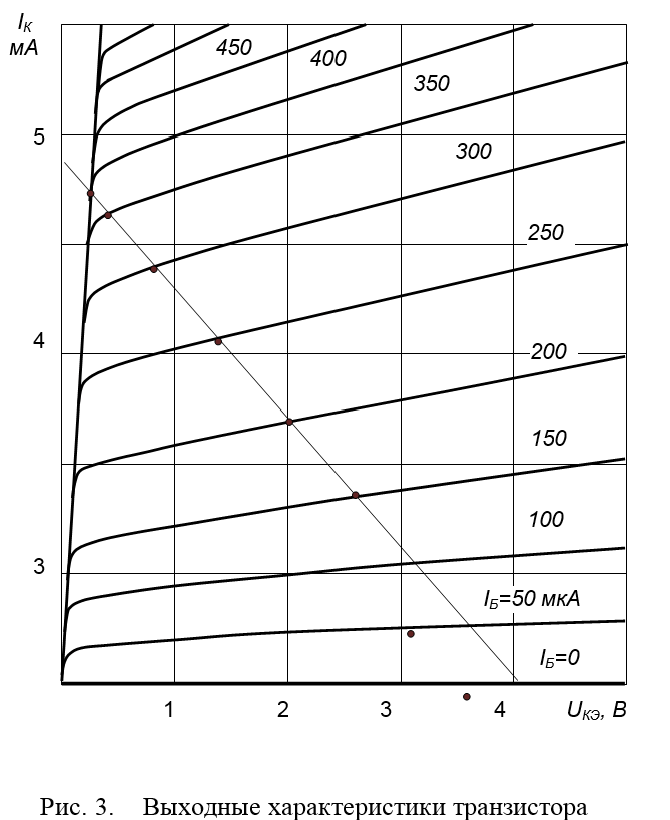

На семействе выходных характеристик строим по двум точкам нагрузочную линию (рис.3).

UКЭ = ЕК - (IК ∙ RК) (2.1)
