Условие задачи

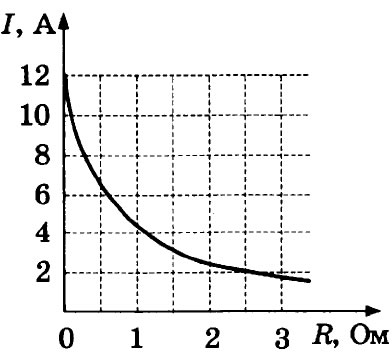

К аккумулятору подключили реостат. На рисунке показан график изменения силы тока в реостате в зависимости от его сопротивления. Выберите из предложенных утверждений два у которые верно отражают результаты этого опыта.
1) Внутреннее сопротивление аккумулятора равно 0,5 Ом.
2) ЭДС аккумулятора равна 12 В.
3) Мощность, выделяемая в реостате увеличивается при увеличении его сопротивления.
4) Напряжение на реостате при силе тока 6 А равно 3 В.
5) Напряжение на источнике не зависит от силы тока через реостат.
Ответ
1. Согласно закону Ома для полной цепи
где ЭДС источника, R сопротивление реостата, откуда
Из графика видно, что сила тока при сопротивлении реостата R=0,5 Ом равна I=6A. Тогда
