К резервуару (рис.1.2), заполненному бензином плотностью ρбенз = 700 кг/м3, присоединен U - образный ртутный манометр, показание которого hрт = 0,1м; уровень масла над ртутью hм = 0,543м.

«К резервуару (рис.1.2), заполненному бензином плотностью ρбенз = 700 кг/м3, присоединен U - образный ртутный манометр, показание которого hрт = 0,1м; уровень масла над ртутью hм = 0,543м.»
  • Физика

Условие:

К резервуару (рис.1.2), заполненному бензином плотностью ρбенз = 700 кг/м3, присоединен  U - образный ртутный манометр, показание которого hрт = 0,1м; уровень масла над ртутью hм = 0,543м.

Определить абсолютное давление рабс паров на поверхности бензина и показание

пружинного манометра (обозначен буквой М), установленного на крышке резервура, а также возможную высоту уровня в пьезометре hp при условии, что:

 h = 0,75м; а = 0,15м; Н = 1,1 м; принять плотность ртути ρрт = 13600 кг/м3, масла

ρмас = 820 кг/м3.

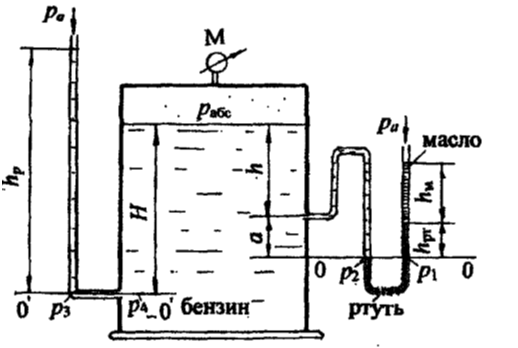

Рисунок 1.2.

Решение:

Проводим плоскость уровня О-О, как показано на рисунке и составим условие равенства давлений в обоих коленях U - образного манометра, а именно:

р1 = р2, (1)

р1 = ра + мас·g· hм + рт·g· hрт; р2 = рабс + бенз·g·(h + а). На основании (1), приравниваем: ра + мас·g· hм + рт·g· hрт = рабс + бенз·g·(h + а), отсюда абсолютное давление паров бензина: р...
