На рисунке 2.0 изображена электрическая схема с источниками тока и резисторами, данные по которым приведены в таблице 2. Выполнить следу-ющие задания:
- Физика
Условие:

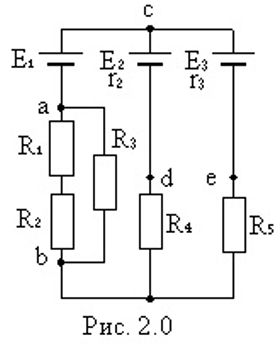

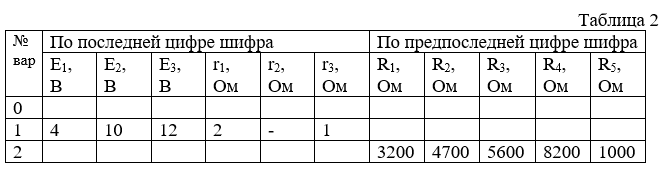

На рисунке 2.0 изображена электрическая схема с источниками тока и резисторами, данные по которым приведены в таблице 2. Выполнить следующие задания:
1. Вычислить эквивалентные сопротивления между точками а и b схемы, Rab.
2. Начертить эквивалентную схему замещения с элементом Rab.
3. Используя законы Кирхгофа, найти токи во всех резисторах и всех источниках ЭДС.
4. Найти напряжения на зажимах третьего (например) источника (по Вашему выбору).
Решение:
1. Вычислим эквивалентное сопротивление Rab между точками a и b схемы.
Сопротивления R1 и R2 соединены последовательно:
R12 = R1 + R2
R12 = 120 Ом + 210 Ом = 330 Ом;
Сопротивления R12 и R3 соединены последовательно, следовательно:
2. Начертим эквивалентную схему замещения с элементом Rab.
