На рисунке 2.1 изображена электрическая схема с источниками тока и резисторами, данные по которым приведены в таблице 2. Выполнить следу-ющие задания:
- Физика
Условие:

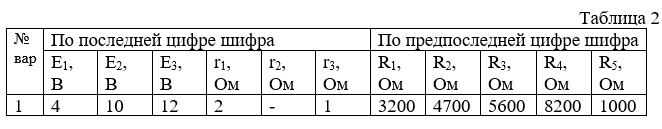

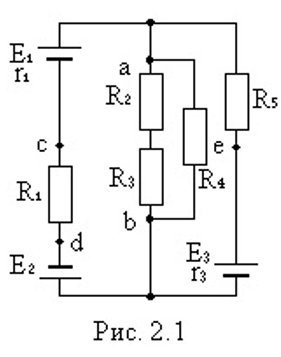

На рисунке 2.1 изображена электрическая схема с источниками тока и резисторами, данные по которым приведены в таблице 2. Выполнить следующие задания:
1. Вычислить эквивалентные сопротивления между точками а и b схемы, Rab.
2. Начертить эквивалентную схему замещения с элементом Rab.
3. Используя законы Кирхгофа, найти токи во всех резисторах и всех источниках ЭДС.
4. Найти напряжения на зажимах третьего (например) источника (по Вашему выбору).
Решение:
1. Вычислим эквивалентное сопротивление Rab между точками a и b схемы.
Сопротивления R2 и R3 соединены последовательно:
R23 = R2 + R3
R23 = 4700 + 5600 = 10300 Oм
Сопротивления R23 и R4 соединены параллельно, следовательно:
2. Начертим эквивалентную схему замещения с элементом Rab.
