Условие задачи

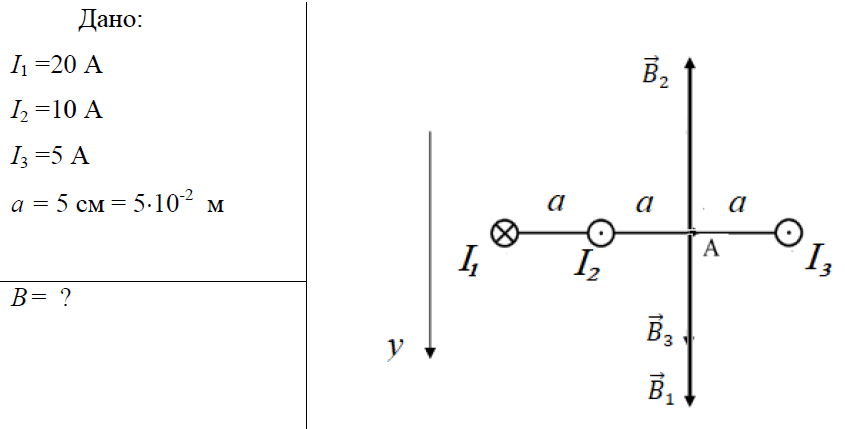

На рисунке изображено расположение бесконечно длинных, прямолинейных проводников с током. Определить величину и направление вектора магнитной индукции в точке А. I1 = 20 А, I2 = 10 А, I3 = 5 А.
Ответ
Прямые токи I1, I2 и I3 создают вокруг себя магнитные поля, силовые линии которых являются концентрическими окружностями. Направление силовых линий определяется по правилу правого винта (буравчика): если буравчик расположить вдоль проводника и вращать так, чтобы он двигался в направлении тока, то вращение его ручки укажет направление силовой линии. Вектор магнитной индукции направлен по касательно...
