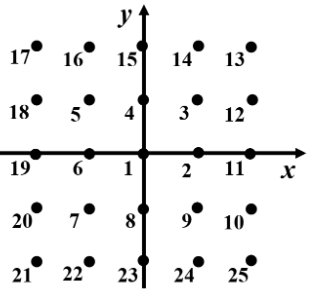

На рисунке показаны точки, расположенные в узлах решетки с ячейкой в форме квадрата со стороной a 10см . В некоторых узлах решетки расположены точечные зарядыq_1,q_2,…q_n , величины которых с размерностью нКл указаны в таблице.

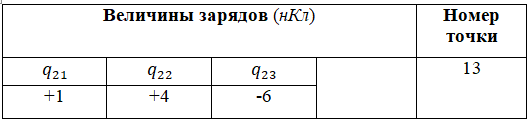

На рисунке показаны точки, расположенные в узлах решетки с ячейкой в форме квадрата со стороной а = 10 см. В некоторых узлах решетки расположены точечные заряды  q₁, q₂..... q_n , величины которых с размерностью нКл указаны в таблице. Определить:

1) напряженность электрического поля в точке, указанной в последнем столбике таблицы 1;

2) определить силу, действующую на заряд q₀=6нКл, помещенный в точку 13 (для вариантов 1,2,7-10), точку 17 для вариантов 3-6).

3) Сделайте схематический рисунок линий напряженности электрического поля данной системы зарядов и сил, действующих на заряд  q₀.
