Найдите требуемую комплексную передаточную функцию в общем виде через её параметры. На графике АЧХ покажите полосу пропускания и определите граничную частоту полосы пропускания.

Дата добавления: 10.07.2024

Условие задачи

Найдите комплексную передаточную функцию H(jω) цепи 1-го порядка и определите по ней частотные характеристики: амплитудно-частотную |H(jω)| и фазочастотную Θ(ω).

Для этого:

1. Выберите для своего варианта (вариант В) из таблицы 1.5 схему пассивной RL или RC цепи из таблицы и рассчитайте значения её параметров через M и N.

2. Найдите требуемую комплексную передаточную функцию H(jω) в общем виде через её параметры R, L, C:

𝐻(𝑗ω)=|𝐻(𝑗𝜔)|∙𝑒𝑗ϴ(𝜔)

3. Запишите в общем виде через параметры R, L, C выражения для амплитудно-частотной |H(jω)| и фазочастотной Θ(ω) = arg H(jω) характеристик.

Постройте качественные графики АЧХ и ФЧХ, определив значения частотных характеристик при ω=0 и ω→∞.

4. На графике АЧХ покажите полосу пропускания и определите граничную частоту полосы пропускания ωгр

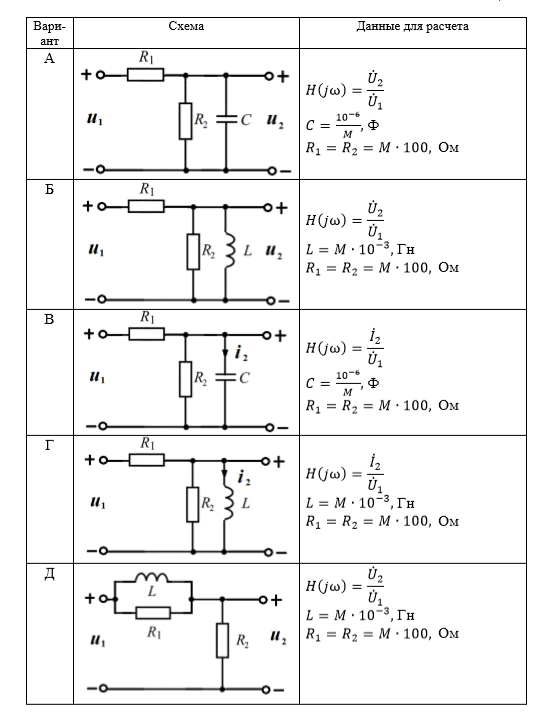

Таблица 1.5.

Ответ

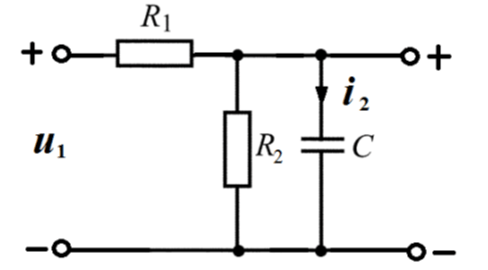

рисунок1

Рассчитываем параметры элементов цепи в соответствии с выполняемым вариантом:

Находим выражение дл...
