Определить давление рм для трубопровода, схема которого представлена на рис. 1. Исходные данные: Q = 3,6 дм3/с (3,6∙10-3 м3/с); l1 = 3 м; l2 = 8 м; d1 = 65 мм; d2 = 40 мм; Δ = 0,25 мм; Hг = 4 м; рв = 0,01 МПа

«Определить давление рм для трубопровода, схема которого представлена на рис. 1. Исходные данные: Q = 3,6 дм3/с (3,6∙10-3 м3/с); l1 = 3 м; l2 = 8 м; d1 = 65 мм; d2 = 40 мм; Δ = 0,25 мм; Hг = 4 м; рв = 0,01 МПа»
  • Физика

Условие:

Определить давление рм для трубопровода, схема которого представлена на рис. 1.

Исходные данные:

Q = 3,6 дм3/с (3,6∙10-3 м3/с); l1 = 3 м; l2 = 8 м; d1 = 65 мм; d2 = 40 мм; Δ = 0,25 мм; Hг = 4 м; рв = 0,01 МПа; жидкость – спирт метиловый; t =15оС.

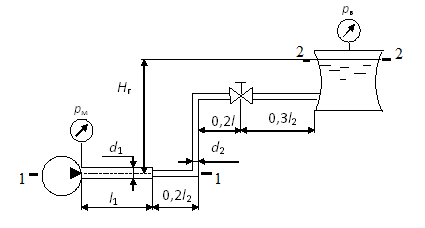

Рисунок 1 – Схема трубопровода

Решение:

Пусть плоскость сравнения совпадает с центром трубопровода диаметром d1, сечение 1-1 совпадает с плоскостью сравнения, а сечение 2-2 совпадает с уровнем жидкости в верхнем резервуаре. Тогда z1 = 0, z2 = Hг.

Примем, что V1 0 и V2 0. Абсолютные давления в сечениях 1-1 и 2-2 соответственно равны:

Подставляя полученные значения параметров в уравнение Бернулли (1) получим:
