Условие:

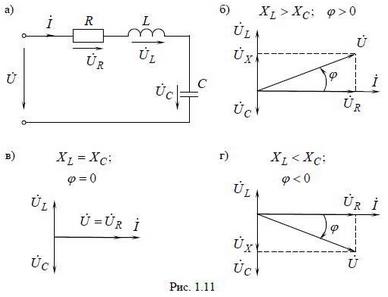

Определить по векторной диаграмме входное напряжение цепи (рис. 1.11а) для трех случаев:
Решение:
В общем случае для цепи рис. 1.11а имеем с учетом второго закона Кирхгофа:
, где - комплексное сопротивление цепи;
R - активное сопротивление;
- реактивное сопротивление.
