Условие задачи

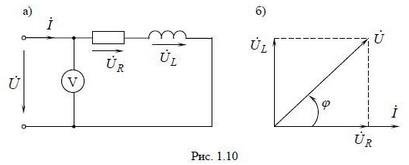

Определить показания вольтметра электромагнитной системы в схеме рис. 1.10а, активную, реактивную и полную мощность, если
Ответ
Задачу решим с использованием векторной диаграммы. Построение диаграммы начнем с общей величины для последовательного соединения - тока İ (рис. 1.10б). Затем подсчитаем и отложим на векторной диаграмме в некотором масштабе напряжения на элементах последовательной цепи:
- в фазе с током;
- вектор İ вращаем на j, т.е. на (против часовой стрелки), получаем направление
