Паровая холодильная машина работает по циклу с дросселированием. Температура кипения в испарителе t0, температура конденсации tк. В компрессор поступает перегретый пар с температурой

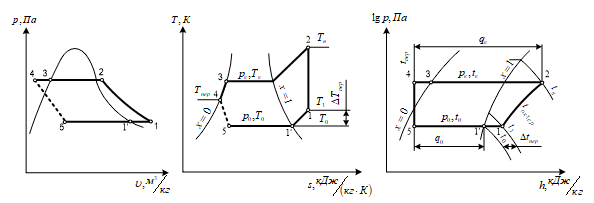

Паровая холодильная машина работает по циклу с дросселированием. Температура кипения в испарителе t₀, температура конденсации t_к. В компрессор поступает перегретый пар с температурой  t₁ = t₀ + 10°С. Рабочее тело (табл. 8) перед регулирующим вентилем переохлаждается до t₄ = t_к − 10°С. Определить параметры (P, v, t, s, x) узловых точек цикла, количество подведенной и отведенной теплоты, работу, теоретическую мощность привода компрессора, полную холодопроизводительность и холодильный коэффициент машины, если количество циркулирующего рабочего тела М. Изобразить схему установки, представить цикл в координатах P, v;  T, s; и lgP, h. Параметры узловых точек определить с помощью диаграммы и уточнить по таблицам (или расчетом, когда это требуется, причем расчет привести в тексте). Обозначения узловых точек на схеме и диаграмме должны быть согласованы. Рекомендуется первым номером обозначать параметры пара на входе в компрессор. Данные о параметрах узловых точек свести в таблицу приведенной формы (см. табл. к задаче 7).

Параметры точек цикла свести в таблицу.

Таблица 1 − Исходные данные
