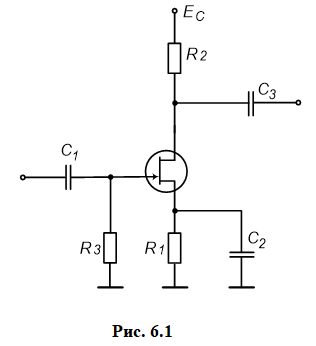

Полевой транзистор с управляющим р-n переходом и каналом n-типа используется в цепи усилительного каскада, изображенного на рис.6.1.

Дата добавления: 09.08.2024

Условие задачи

Полевой транзистор с управляющим р-n переходом и каналом n-типа используется в цепи усилительного каскада, изображенного на рис.6.1.

По исходным данным определить:

напряжение смещения затвор-исток Uзи, крутизну транзистора в рабочей точке S, сопротивление резистора в цепи истока R1, сопротивление нагрузки в цепи стока R2, напряжение сток-исток Uси.

Исходные данные:

Напряжение отсечки UОТС =3,5 В,

ток стока максимальный IСmax = 12 мА,

ток стока в рабочей точке IС =3 мА,

коэффициент усиления |КU| = 10,

напряжение Eс =20 В.

Ответ

Для полевого транзистора с встроенным каналом ток стока в рабочей точке определяется по формуле:

где - максимальное значение тока стока, мА; - напряжение смещения затвор-исток, В; - напряжение отсечки, В.
