Условие задачи
Тема: Гистерезис. Формулировка задания. В таблице 3.5 приведены координаты некоторых точек предельного гистерезисного цикла некоторого ферромагнетика. Построить петлю гистерезиса и график зависимости магнитной проницаемости от напряжённости магнитного поля. (Рекомендуемый масштаб: 10 мм =100 А/м и 10 мм = 0,20 Тл). Определить коэрцитивную силу, остаточную намагниченность и максимальное значение магнитной проницаемости.
Значения параметров по вариантам.

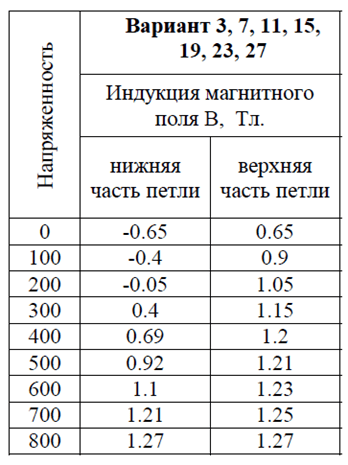

Таблица 3.5
Ответ

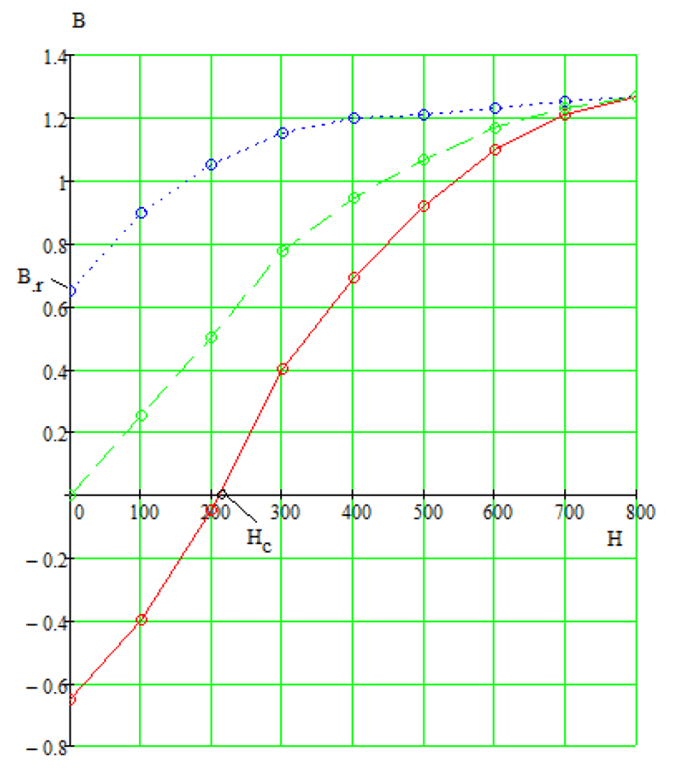

1) По таблице строим петлю гистерезиса:
2) Точка пересечения нижней части петли с осью магнитной напряжённости есть значение коэрцитивной силы HС:
HC=220 А/м
3) Точка пересечения верхней части петли с осью магнитной индукции есть значение остаточной намагниченности Вr:
Br=0,...
