Условие задачи
При возвращении из аэропорта коммерческого директора и переводчицы фирмы после проводов иностранных партнеров произошла поломка автомобиля. Пока шофер занимался ремонтом, переводчица спустилась с дороги, чтобы набрать полевых цветов. Не заметив лежащий в траве оборванный фазный провод воздушной линии электропередачи, она наступила на него ногой. Оценить опасность электропоражения, если ноги находятся на одной прямой с оборванным проводом. Обувь промокла от росы, поэтому ее сопротивление можно не учитывать. Сопротивлением растекания с ног пренебречь. Длина участка провода, лежащего на земле, намного больше его диаметра d.
Опишите все способы, которыми могут воспользоваться коммерческий директор и шофер для освобождения пострадавшей от воздействия электрического тока.
Исходные данные
Линия электропередачи трехфазная четырехпроводная с заземленной нейтралью, фазное напряжение - 220В. Диаметр провода - 14мм. Расстояние от конца провода, которого коснулась нога до второй ноги - 0,7м.

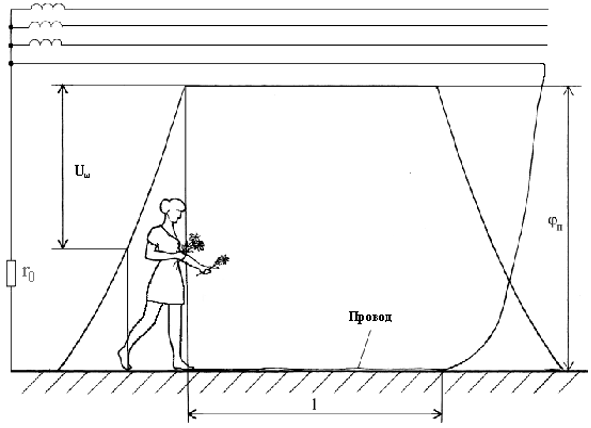

Схема для анализа
Rh - cопротивление тела переводчицы по пути тока нога-нога
l - длина участка провода лежащего на земле
⟩ - удельное сопротивление грунта
ro - сопротивление заземления нейтрали
Ответ
Вблизи упавшего провода потенциалы поверхности земли изменяются, как показано на рисунке.
Нога, которая касается провода, имеет потенциал n
Для определения потенциала провода n необходимо, прежде всего, найти сопротивление Rp растекания тока с участка этого провода, лежащего на земле.
В сети с заземленной нейтралью основная часть тока замыкания на землю в данной ситуации проходит через сопротивлен...
