Проводник с током 44 А имеет форму окружности с радиусом 31 см, у которой третья часть дуги заменена прямолинейным проводником. Определить напряжённость магнитного поля в центре окружности.

18 июня 2024
Физика

Условие:

Дано:

I = 44 A

R = 31 см = 0,31 м

H = ?

Решение:

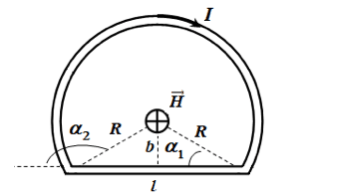

Представим проводник как два проводника, создающих магнитное поле в центре: 2/3 кольца создают поле напряженностью Нк и прямой проводник длиной l поле Нп. Общая напряженность H, по принципу суперпозиции, находится как векторная сумма этих напряженностей. В данной точке напряженности Нк и Нп имеют одинаковое направление (как указано на рисунке), поэтому вместо векторной суммы можно брать алгебраич...
