Расчет однофазных цепей переменного тока. В соответствии с заданным номером варианта составить электрическую схему включения элементов. По исходным данным, найти все токи в схеме. Определить напряжение на входе системы.

Расчет однофазных цепей переменного тока.

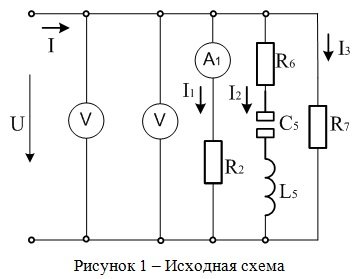

а) В соответствии с заданным номером варианта составить электрическую схему включения элементов.

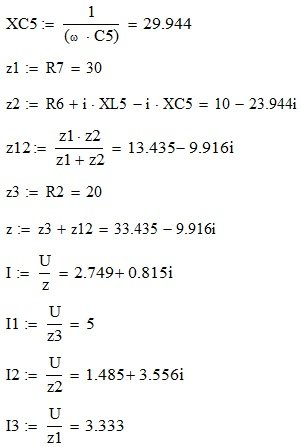

б) По исходным данным, найти все токи в схеме.

в) Определить напряжение на входе системы.

г) Построить в масштабе векторную диаграмму напряжений и токов.

д) Вычислить потребляемую активную мощность и коэффициент мощности.

е) Записать мгновенные значения напряжения и тока на входе схемы.



Исходные данные:

R2=20 Ом, R6=10 Ом, R7=30 Ом, С5=106,3 мкФ, L5=19,1 Гн, U=100 В,

f=50 Гц.
