Расчет разветвленной линейной электрической цепи постоянного тока с одним источником электрической энергии I2𝑅2 + 𝐼3𝑅3 = 𝐸; 3,36 ∙ 14 + 2,3 ∙ 10 = 70
- Физика
Условие:
Расчет разветвленной линейной электрической цепи постоянного тока с одним источником электрической энергии.

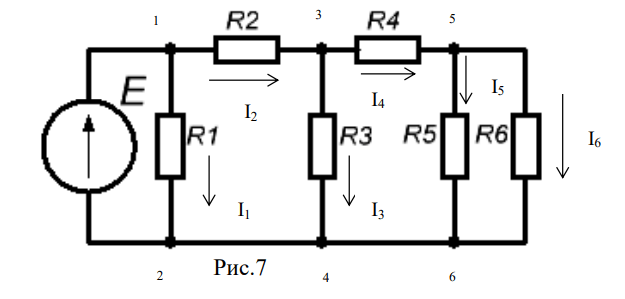

Для электрической цепи, изображенной на рис. 1, определить:
1.Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементам).
2. Мощность, развиваемую источником энергии и мощность потребителей.
Проверить баланс мощностей.
3. Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнение по второму закону Кирхгофа для любого замкнутого контура, включающего ЭДС.
Исходные данные:
Решение:
1. Сопротивления R5 и R6 соединены параллельно:
Сопротивление участка между узлами 3 -4 цепи:
Сопротивление участка между узлами R3, R4, R2 цепи:
