Условие задачи

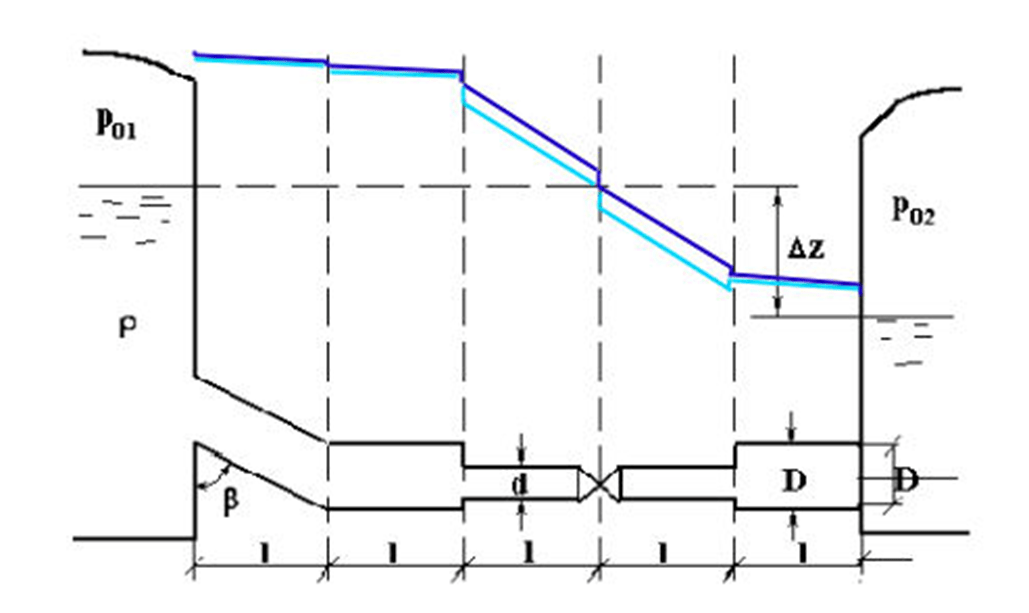

Самотечная труба переменного сечения диаметрами d = 25 мм и D = 50 мм, с местными сопротивлениями (вход в трубу под углом b = 30о), колено, внезапное сужение, проходной вентиль, внезапное расширение и выход из трубы) соединяет между собой 2 закрытых резервуара с жидкостью плотностью r = 950 кг/м3. Давление паров жидкости р01 = 210 мм рт. ст. и р02 = 20 кПа, перепад уровней воды Dz = 1,6 м. Коэффициент сопротивления проходного вентиля xвен = 0,23. Построить напорную и пьезометрическую линию для потока жидкости в трубе, принимая коэффициент гидравлического трения l = 0,025. Длина участка трубы l = 10 м.
Ответ
Располагаемый напор на трубопроводе определяется по следующей формуле (уравнение Бернулли):
Потери напора при движении жидкости по трубе складываются из потерь на трение по длине и потерь на местных со...
