Условие задачи
По распоряжению руководителя отдела автоматизации банка для защиты вычислительной техники от электромагнитных помех было выполнено заземление. Корпуса оборудования, используемого для обработки важной информации, были присоединены к заземлителю и, в нарушение действующих правил, отсоединены от нулевого защитного проводника. Оцените опасность для сотрудницы банка, коснувшейся ногой шины заземления, а рукой - металлической двери, имеющей электрическую связь с металлическими конструкциями здания, и для сотрудника охраны банка касающегося рукой зануленного пульта охранной сигнализации, а ногой - водопроводной трубы. Возникновение опасности обусловлено тем, что произошло замыкание фазы на корпус одного из заземленных системных блоков.
Сделайте выводы о правомерности решения руководителя отдела автоматизации, об эффективности работы служб охраны труда и главного энергетика банка, о влиянии различных элементов цепи замыкания на землю на условия безопасности.

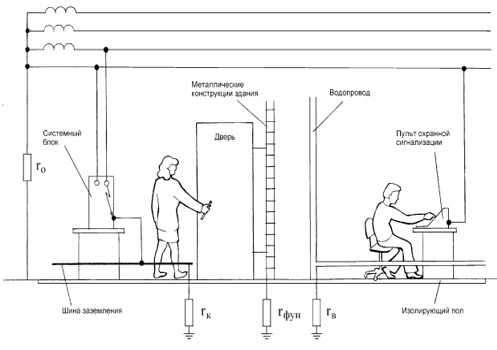

Схема для анализа
rк – сопротивление заземления корпусов вычислительного оборудования
rфун – сопротивление растеканию тока в земле фундамента здания
rв – сопротивление растеканию тока в земле системы водопровода
Rh1 – сопротивление тела сотрудницы банка
Rh2 – сопротивление тела сотрудника охраны
Ответ
Эквивалентная схема
Для оценки опасности следует определить напряжения между точками а и з Uаз и точками о и з Uоз. Сопротивления цепочек Rhl, rфун и Rh2, rв намного больше сопротивлений rк и ro, соответственно, по этому при определении Uаз и Uоз их влиянием можно п...
