Условие задачи
В цепи, изображенной на рис. 3.8, найти токи в каждой ветви и разность потенциалов между точками А и B, если ЭДС источников тока равны: Ɛ1 = 4 В, Ɛ2 = 3 В, Ɛ3 = 3 В и сопротивления r1 = 2 0м, r2=4 0м, r3= 3 Ом. Внутренними сопротивлениями источников тока пренебречь.
Ответ

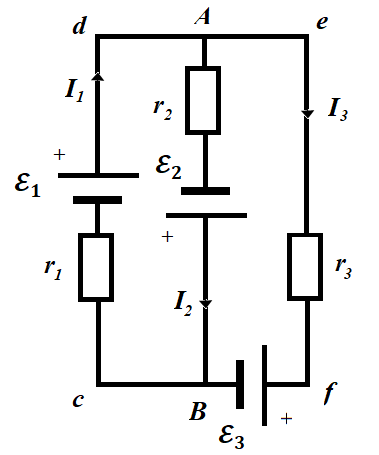

Представим соединение элементов на схеме:
По первому правилу Кирхгофа алгебраическая сумма токов, сходящихся в узле, равна нулю. Для узла A:
.
По второму правилу Кирхгофа, алгебраическая сумма падений на...
