Условие:

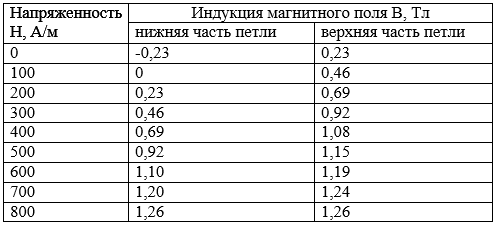

В таблице приведены координаты некоторых точек предельного гистерезисного цикла некоторого ферромагнетика.
Построить петлю гистерезиса и график зависимости магнитной проницаемости от напряжённости магнитного поля. (Рекомендуемый масштаб: 10 мм =100 А/м и 10 мм = 0,20 Тл).
Определить коэрцитивную силу, остаточную намагниченность и максимальное значение магнитной проницаемости.
Найти: μ(Н), Нс, Jr, μmax
Решение:

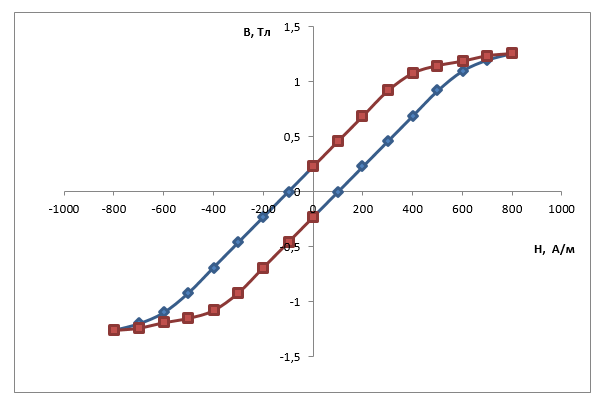

График зависимости магнитной индукции от напряженности магнитного поля. Петля гистерезиса.
Магнитная индукция равна
График зависимости магнитной проницаемости от напряженности магнитного поля
