Внешний фотоэлектрический эффект. Опыт Столетова. Цель работы:   1) снятие вольт-амперной характеристики;  2) определение задерживающего потенциала и тока насыщения.

Выполнить лабораторную работу:

Внешний фотоэлектрический эффект. Опыт Столетова.

Цель работы:

1) снятие вольт-амперной характеристики;

2) определение задерживающего потенциала и тока насыщения.

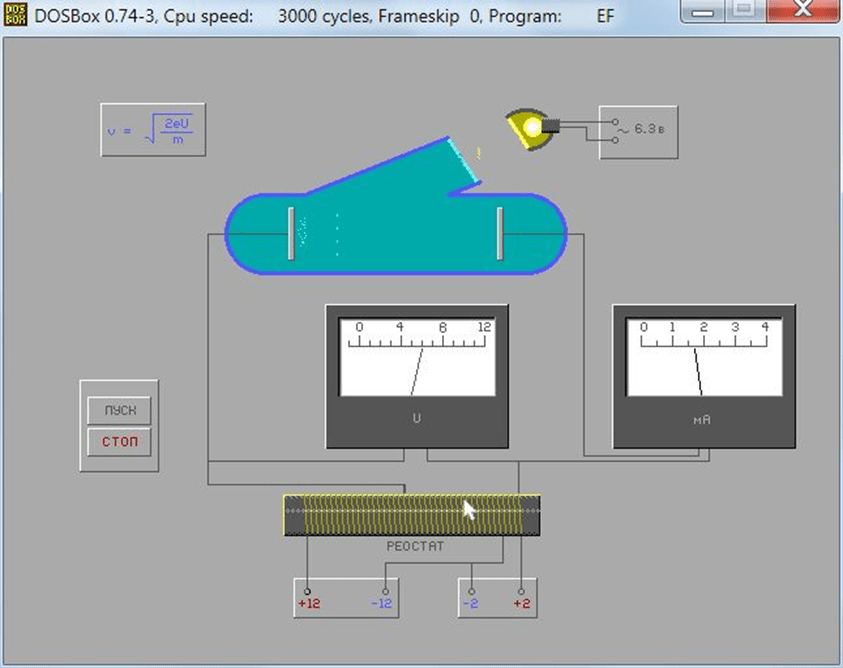

Схема экспериментальной установки.

Рис. 1

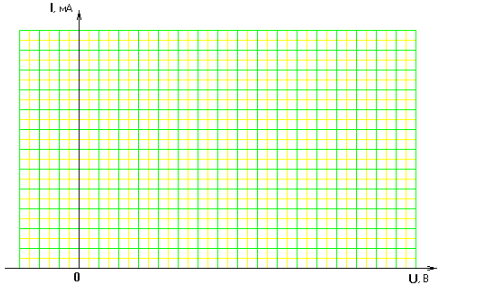

Таблица экспериментальных данных и график вольтамперной характеристики

Ход работы:

1. Ознакомится с методическими указаниями, на основании их и учебных материалов составить конспект в лабораторной тетради.

2. Запустить DOSbox.exe (при желании полноэкранный режим включается сочетанием клавиш alt+enter).

3. Провести измерения вольтамперной характеристики фотоэлемента, изменяя напряжение от –1В до +12В с шагом 1В. Занести полученные результаты в таблицу.

4. Построить вольтамперную характеристику на графике.

5. Определить задерживающий потенциал и ток насыщения.

6. Написать заключение по работе.
