Условие задачи

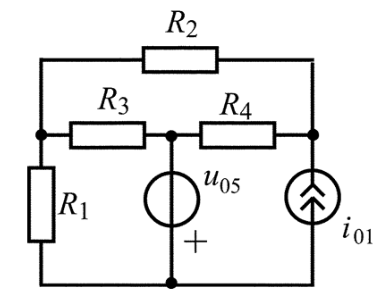

Для цепи, схема которой приведена на рисунке ниже, рассчитайте все токи, используя принцип наложения.
Для этого:
1. Перерисуйте схему.
2. Выберите произвольно и покажите стрелками положительные направления всех токов.
3. Нарисуйте схему для расчёта частичных токов, создаваемых источником напряжения.
4. Нарисуйте схему для расчёта частичных токов, создаваемых только источником тока.
5. На каждой из этих схем покажите стрелками положительные направления частичных токов.
6. Вычислите все частичные токи в обеих схемах.
7. Составьте таблицу значений частичных и истинных токов во всех ветвях цепи.
Исходные данные:
i01=2 А;
u05=20 В;
R1=5 Ом;
R2=10 Ом;
R3=15 Ом;
R4=20 Ом.
Ответ

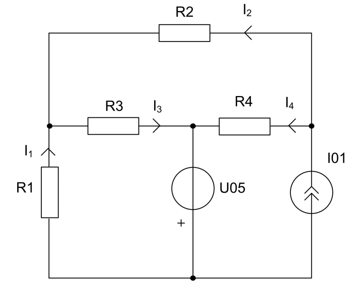

1. Изображаем схему цепи и задаем на ней направления токов в ветвях.
рисунок 1
2. Составляем схему для расчета частичных токов от источника напряжения и рассчитываем их значения:
