Условие задачи
В задании требуется:
- вычислить токи в ветвях цепи символическим методом,
- составить баланс мощностей для проверки правильности решения,
- построить треугольник: токов (для одного узла), напряжений и мощностей (одного из элементов),
- построить осциллограммы мгновенных токов на одном из узлов, мгновенных напряжений (для одного из контуров), а также тока, напряжения и мощности на одном из элементов.
Частота источника питания принять равной f = 50 Гц.
Дано:

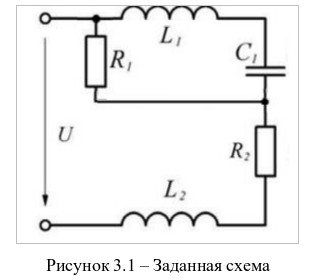

Схема цепи постоянного тока изображена на рисунке 3.1;
Численные значения сопротивления и напряжения указаны в табл. 3.1

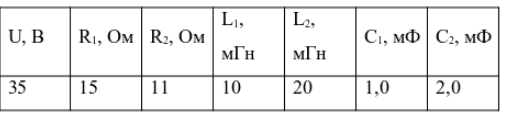

Таблица 3.1 – Исходные данные
Ответ
Вычислим эквивалентное сопротивления цепи.

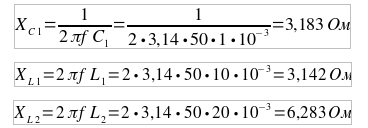

Сопротивления реактивных элементов

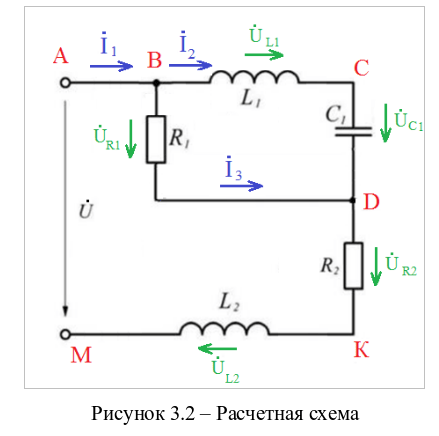

Обозначим токи, напряжения, характерные точки и узлы схемы рис.3.2.
Сначала упростим схему методом свертывания.
Катушка L1 и ...
