Вычислить токи в ветвях цепи, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
«Вычислить токи в ветвях цепи, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).»
- Физика
Условие:
В задании требуется:
- вычислить токи в ветвях цепи
- составить баланс мощностей для проверки правильности решения,
- построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).

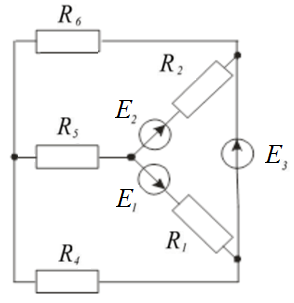

Рисунок 2.1 – Заданная схема
Дано:
Схема цепи постоянного тока изображена на рисунке 2.1;
Численные значения сопротивления и напряжения указаны в табл.2.1.

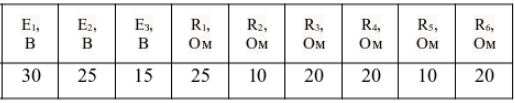

Таблица 2.1–Варианты исходных данных для задачи
Решение:
1. Упрощение схемы.

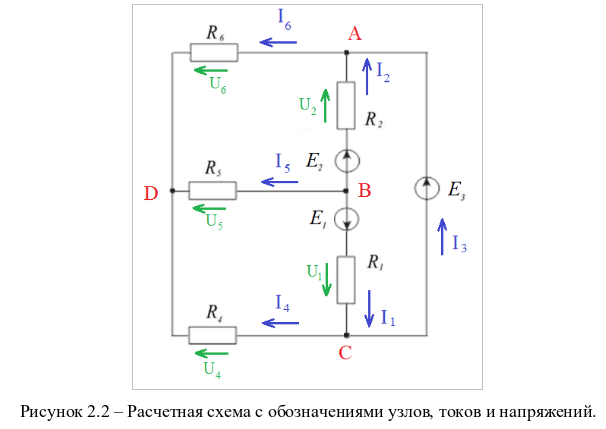

На заданной схеме обозначим узлы, направления токов и напряжений. Направления токов выбираем произвольно, руководствуясь направлениями заданных ЭДС. Кроме того, для удобства восприятия ветви схемы выполним вертикальными - см. рис.2.2.
