Условие задачи
В задании требуется:
– вычислить токи в ветвях методом свертки,
– составить баланс мощностей для проверки правильности решения,
– построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
Дано:

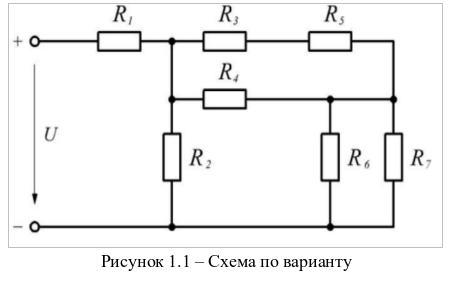

Схема цепи постоянного тока изображена на рисунке 1.1;
Численные значения сопротивления и напряжения указаны в табл.1.
Таблица 1 –Варианты исходных данных для задачи 1
Ответ
Заданная схема имеет смешанное соединение, поэтому задачу решаем методомсвертывания.
Определяем эквивалентное сопротивление Rэквцепи упрощением ()свертыванием) схемы.

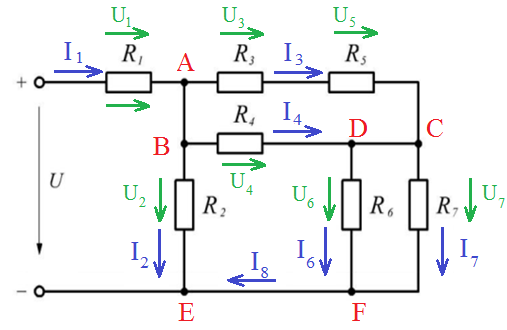

Перед началом упрощений обозначим узлы схемы латинскими буквами, а также укажем направление токов и напряжений. В дальнейшем точки, которые исчезают при свертке, будем на схеме дописывать в скобках рядом с оставшимися точками.
Рисунок 1...
