Запишите комплексные сопротивления элементов цепи. Найдите общее комплексное сопротивление относительно зажимов источника.
- Физика
Условие:
Для цепи, схема которой приведена в таблице 1.4 (вариант В), рассчитайте ток или напряжение на зажимах источника напряжения или тока, комплексную мощность на зажимах источника, определите среднюю и реактивную мощности источника. Для этого:
1. Перерисуйте схему и замените заданное гармоническое колебание u0(t) или i0(t) соответствующей комплексной амплитудой.
2. Запишите комплексные сопротивления элементов цепи.
3. Найдите общее комплексное сопротивление относительно зажимов источника.
4. Применяя закон Ома в комплексной форме, вычислите комплексную амплитуду тока через источник напряжения или комплексную амплитуду напряжения на зажимах источника тока.
5. Запишите мгновенное значение тока через источник напряжения или напряжения на зажимах источника тока.
6. Найдите комплексную мощность на зажимах источника, определите среднюю и реактивную мощности источника.

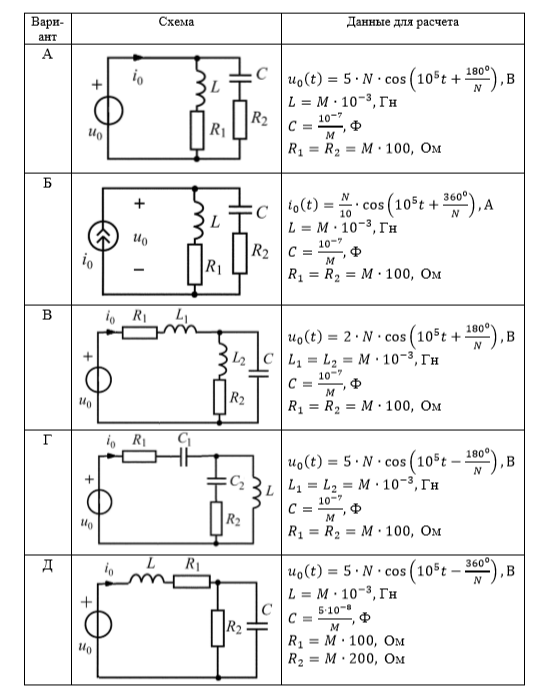

Таблица 1.4
Решение:

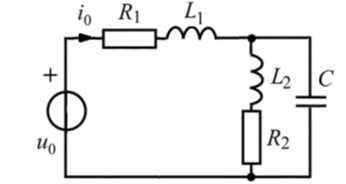

Рисунок 1
Рассчитываем параметры элементов цепи в соответствии с выполняемым вариантом:
1. Записываем выражение для комплексной амплитуды источника напряжения:
