Условие:

АНАЛИТИЧЕСКАЯ ПОДГОТОВКА ДЛЯ ВЫНОСА НА МЕСТНОСТЬ ПРОЕКТА СООРУЖЕНИЯ

Исходные данные:

1. План привязки осей сооружения (Рисунок 1).

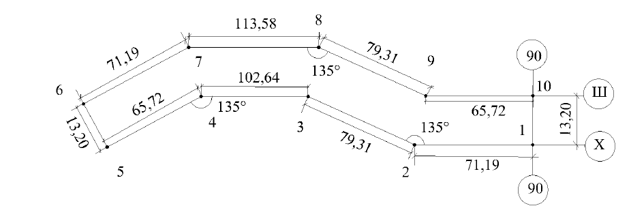

Рисунок 1. Проект сооружения.

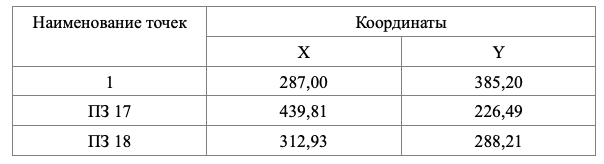

2. Координаты пунктов разбивочной сети строительной площадки и координаты одного из углов сооружения:

3. Дирекционный угол исходного направления оси 90:

α90 = 129°45ʹ

4. Номера выносимых точек (указаны на плане осей сооружения).

5. Средняя квадратическая ошибка координат выносимой точки

  Произвести расчёты и подготовить исходные данные для выноса на местность проекта сооружения

Решение:

Выносу на местность проекта здания или сооружения предшествует специальная геодезическая подготовка, которая предусматривает его аналитический расчёт, геодезическую привязку, составление разбивочных чертежей, разработку проекта производства геодезических работ (ППГР). Для выноса проекта сооружения необходимо на местности иметь ряд пунктов с известными координатами, которые должны быть приведены в той же системе координат, в которой рассчитаны координаты основных точек сооружения. Координаты пунктов геодезической основы получают по результатам измерений и вычислений, произведённых при её постро...
