Условие задачи
Аналитическая подготовка для выноса на местность проекта сооружения
Исходные данные:

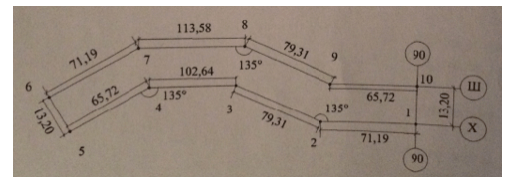

Рис. 1. Проект сооружения.
Хпз17 = 439,81 м
Yпз17 = 226,49 м
Хпз18 = 312,93 м
Yпз18 = 288,21 м
Х1 = 287,00 м
Y1 = 385,20 м
αоси90 = 123°45’
m=8’’
Цель работы: Произвести расчеты и подготовить исходные данные для выноса на местность проекта сооружения.
Ответ
1. Вычисляем проектные координаты характерных точек сооружения ( точки 110). Координаты вычисляются путем решения прямой геодезической задачи между этими точками, которые образуют замкнутый теодолитный ход.
Расчет координат ведем по следующим формулам:
Дирекционный угол последующей стороны равен:
посл = пред + 1801
Приращение координаты равно:
∆Х = Lcos
∆Y = Lsin, L- длина стороны.
Последующая координата равна:
Xi+1 = Xi+∆X
Yi+1 = Yi+∆Y
Результаты вычислений сводим в таблицу 1.
Таблица 1. Вычисление проектных координат.
